Обрешётка под металлочерепицу – несущая конструкция, служащая прочным основанием для металлической кровли. Сформированная за века технология монтажа позволяет создать надёжное сооружение, способное выдержать вес кровли и обеспечить надёжную гидроизоляцию. Рассмотрим, какие материалы и инструменты нужны для её сборки, порядок монтажа досок, балок, гидроизоляции, фиксации профилированных листов и распространённые ошибки.
Этап подготовки
Обрешётка – несущая конструкция из деревянных досок и балок, служащая одним из основных элементов кровельного пирога. Создавая дополнительные ребра жёсткости, она принимает на себя основную нагрузку от кровельного материала, обеспечивая его плотное прилегание и надёжную фиксацию.
Материалы для монтажа обрешётки
Лучше всего для этой цели использовать брусья из ели или сосны, найти которые Вы сможете в каталоге пиломатериалов интернет-магазина Пилим Строим Ру в Москве. Они обладают достаточной пластичностью, прочностью и способствуют сохранению благоприятного микроклимата. Также допускается использование досок из лиственных пород.
Пиломатериалы должны пройти тщательную сушку, на них не должно быть гнили или следов заражения грибком, насекомыми или плесенью. Лучшая профилактика подобных проблем – заказ древесины у проверенных компаний.
При закупке убедитесь, что поставщик располагает лицензией, а его продукция не покрыта трещинами или другими явными дефектами. Монтаж обрешётки для металлочерепицы может потребовать применения брусьев разных размеров:
- 25х100. Применимы для обычных крыш малогабаритных построек.
- 40х100. Выдерживают вес оцинкованной черепицы на зданиях аналогичных размеров.
- 50х50 или 40х60. Используются при сборке кровельного пирога любой сложности, в том числе, если шаг обрешётки превышает метр.
Установка слишком тонких досок не допускается, поскольку такая обрешётка не сможет выдержать большую нагрузку. Превышение толщины создаст дополнительную нагрузку на фундамент, но позитивно скажется на долговечности всей конструкции.
Подсчёты
Точное количество необходимых для монтажа обрешётки под металлочерепицу пиломатериалов определяется при составлении проекта. Это позволит избежать значительного избытка или недостатка древесины на строительстве.
Что включает в себя расчёт:
- Выбирается оптимальный шаг. Этот показатель зависит от размера кровельного пирога и тяжести выбранной модели металлической черепицы. Показатель вычисляется от нижней части первой планки до верхней точки второй;
- Между первой парой брусьев зазор уменьшается. На это место приходится наибольшая нагрузка, поэтому здесь необходимо дополнительное укрепление;
- Учитывается линия наклона ската крыши и длина выступа черепицы за нижний брус обрешётки. Чем больше угол наклона, и чем дальше выступает кровля, тем меньшим должен быть шаг обрешётки;
- Толщина стартовой рейки увеличена. Это обеспечит надёжную фиксацию кровли во время монтажных работ;
- Длина перекладин несущей конструкции замеряется, начиная от верхней точки второй планки. Интервал должен быть ровным, метки оставляются через каждые два поперечных бруса. Это поможет избежать искривления и нарушения геометрии конструкции;
- Расчёт производится строго сверху вниз. При этом нужно следить за оставшейся длиной металлочерепицы.
Чтобы верно вычислить расстояние между первой парой досок, нужно измерить точную дистанцию от верхней точки первой волны до нижней части места.
С этой целью 1,5-метровый уровень помещается на стропило, после чего выполняются замеры, и оставляется метка. Стандартная дистанция – 30-45 см. Эти параметры рекомендуемы для кровли любого типа и сложности.
Проектирование и расчёты можно выполнить самостоятельно. К примеру, шаг обрешётки под металлочерепицу Монтеррей составляет 350 мм. Но по неопытности можно неверно определить расстояние между элементами обрешётки под металлочерепицу, что приведёт к сокращению несущей способности. Вместо этого можно обратиться к специалистам, выполняющим подобную работу самостоятельно.
При закупке следует превысить количество необходимой древесины на 10%. Всегда есть вероятность обнаружить дефективные брусья в поставке, а если сборку ведёт неопытный человек – неизбежны ошибки.
Какие инструменты применяются?
Доски и балки при сборке распиливаются с целью получения элементов нужного размера. Их установка, фиксация и обработка производится ручным или электрическим инструментом.
Также обязательны приспособления для замеров и определения уровня расположения горизонтальных и вертикальных деталей.
Для монтажа обрешётки потребуется:
- Рулетка
- Ножовка – ручная, либо электрическая;
- Ударный инструмент – молотки, кувалды;
- Болгарка;
- Дрель, приспособленная для ввинчивания саморезов;
- Маркеры.
Рулетка поможет выполнить точные измерения, ручной инструмент придаст доскам нужные размеры, форму, и поможет выполнить их фиксацию. Оставленные маркерами отметки помогут соблюсти предусмотренный проектом шаг обрешётки для металлочерепицы.
Советы
Начать нужно с антисептической обработки. Прежде, чем приступить к сборке, каждый элемент следует тщательно обработать составами, защищающими древесину от грибка, насекомых и других угроз биологического характера. Если региону, в котором ведётся строительство, свойственен влажный климат, обработка проводится дважды.
Перед началом монтажных работ следует изучить особенности технологии и ряд советов, которые помогут ускорить установку и повысить срок эксплуатации конструкции.
- Противопожарная безопасность. Обработав дерево такими составами, вы защитите его от возгорания. Под воздействием открытого огня балки обуглятся, но не смогут поддержать процесс горения;
- Крепёжные элементы. Деревянные фрагменты принято скреплять гвоздями или саморезами. Сторонники обоих разновидностей часто убеждены, что только одна из них применима при сборке кровли. На практике лучших результатов помогает добиться комбинирование гвоздей и саморезов;
- Фиксация обрешётки по краям. На расстоянии 20 мм от свеса обязательно наличие фиксации. Крепёжный элемент должен минимум на треть длины войти в стропильную ногу;
- Изготовление шаблона. Чтобы ускорить работу, изготовьте переносную конструкцию, которая будет соответствовать по размеру выбранному шагу обрешётки для металлочерепицы. Это приспособление поможет быстрее и точнее выполнять фиксацию новых элементов.
Гвозди и/или саморезы следует забивать/вкручивать посредине несущей балки. Наличие накладок или фиксация внахлёст не допускаются – в результате деформации загнувшийся край доски разрушит гидроизоляцию.
При выборе крепёжных элементов следует учитывать расстояние между обрешёткой под металлочерепицу и нижней частью кровельного пирога. Они должны насквозь прошивать брус обрешётки, и входить в поперечную балку минимум на треть.
Если работа выполняется впервые, следует тщательно изучить инструкцию, ознакомиться с видеоматериалами и советами от кровельщиков-профессионалов. Помните, что при высокой вероятности ошибки возможна порча стройматериала и снижение эксплуатационных характеристик постройки.
Отличия обрешётки для металлочерепицы и шифера
По технологии монтажа обе разновидности отличаются мало. В обоих случаях на поперечные балки, поверх гидроизоляции, укладываются несущие доски с заданным шагом, величина которого зависит от длины волны шифера или металлической черепицы.
Основное отличие – в массе. Хотя асбестоцементные листы обладают немалым весом, металлические изделия значительно тяжелее. Также они отличаются большим качеством и в случае повреждения требуют сложного ремонта. Все это значительно повышает требования к обрешётке – она изготавливается из более толстых и качественных брусьев.
Также металл часто дополняют слоем гидроизоляции или дополнительно обрабатывают гидрофобными веществами, поскольку без защиты он быстро подвергается коррозии. Шифер не требует подобных мер, однако его главный недостаток – неспособность выдерживать ударную механическую нагрузку.
Этап монтажа обрешётки
Установку обрешётки под металлочерепицу Монтеррей или другого типа можно начинать, как только будет собрано основание кровельного пирога и закуплен необходимый стройматериал. Работа ведётся в несколько этапов.
Гидроизоляция
Слой полимерного материала, блокирующий проникновение влаги (в том числе, сосредоточенной в воздухе) под кровлю. Наличие гидроизоляции обязательно. Если вода проникнет в минеральную теплоизоляцию, это снизит её эксплуатационные характеристики.
Чтобы закрепить парогидроизоляционную мембрану, купить которую Вы сможете в Пилим Строим Ру, следует использовать строительный степлер, заправленный 30-миллиметровыми скобами. Листы укладываются внахлёст, по горизонтали на 15 см, по вертикали – на 10 см. Места стыков можно дополнительно проклеить бутил-каучуковой лентой.
Контробрешётка
Дополнительный каркас из деревянных планок, повышающий количество рёбер жёсткости и увеличивающий максимально возможную массу кровли. Эта мера применима. Если ведётся монтаж крупного кровельного пирога с применением толстой металлочерепицы с защитным покрытием.
Брусья контробрешетки устанавливаются поверх основной обрешётки. Такая конструкция позволяет создать дополнительный зазор толщиной в 50 мм, который можно использовать для дополнительного утепления. В таком случае гидроизоляция и ветрозащита укладываются поверх верхнего ряда досок.
При монтаже применяются деревянные элементы того же размера. Для защиты мест фиксации от протечки используется уплотнительная лента или другой подобный материал, расположенный между гидроизоляцией и верхними досками. Эта мера дополнительно сокращает воздействие вибрации на кровельный пирог, и повышает шумозащиту.

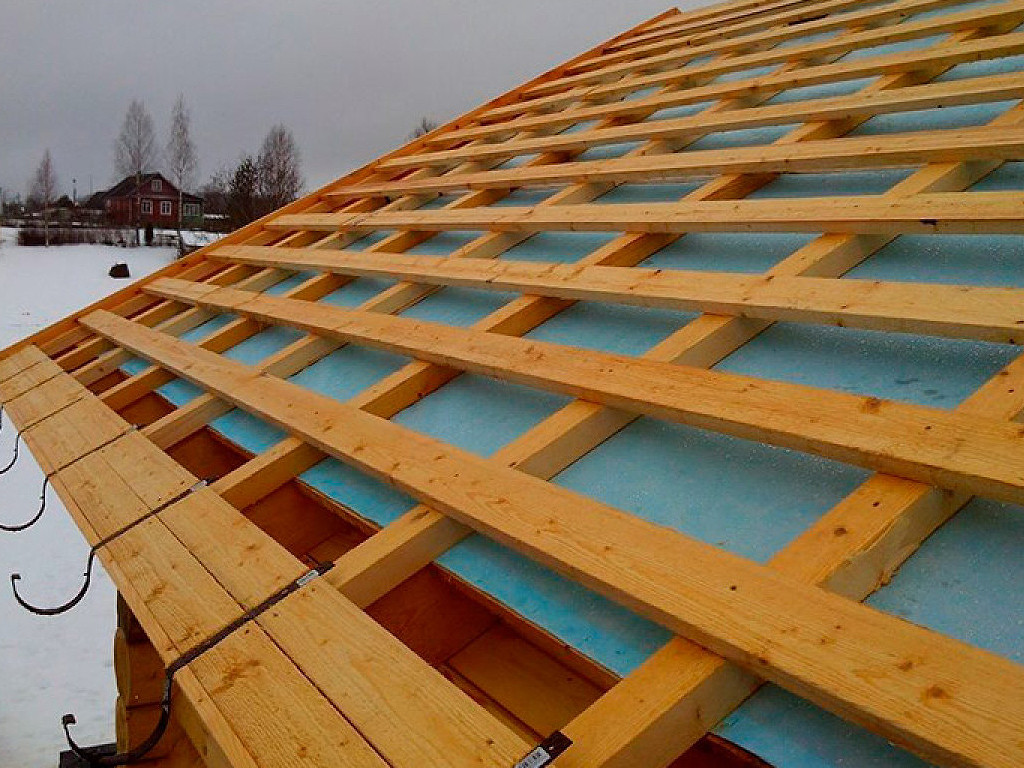

Монтаж обрешётки под металлочерепицу
Несущая конструкция фиксируется поверх основания. Доски или балки устанавливаются горизонтально, при этом шаг укладки напрямую зависит от шага металлочерепицы. Крайние доски устанавливаются на коньке в верхней части, и у самого карниза – в нижней. Если нет возможности расположить элементы кровли вдоль всего ската так, чтобы их края не свисали слишком низко, и не оставляли оголённую часть кровельного пирога, то обрешётка снизу дополняется ещё одной доской.
Начальная панель крепится и устанавливается по стропилам. При необходимости состыковать зафиксированные на прилегающих скатах доски, укладка выполняется вразбежку для повышения прочности. При оформлении дополнительных элементов – дымохода и ендов, ставятся дополнительные планки, усиливающие кровлю и придающие устойчивость к ветру, осадкам и другим подобным воздействиям. Скорость работы зависит от размера обрешётки под металлочерепицу и самой кровли.
Выделяют два типа обрешётки – сплошная и решетчатая. При реализации первого варианта мастер полностью покрывает верхнюю часть кровельного пирога досками, оставляя минимальные зазоры. Такая конструкция более надёжна, но обходится значительно дороже и дополнительно нагружает фундамент.
Чаще всего используют стандартную конструкцию, предусматривающую наличие зазоров между досками и балками.
Её укладка происходит в два этапа:
- Нанесение разметки. Используя маркер, мастер визуализирует будущее место укладки досок и мест их фиксации;
- Установка обрешёточных досок. Выполняется с применением оцинкованных гвоздей или саморезов, длина которых вдвое превышает толщину несущего бруса. В отмеченных местах используется один крепёжный элемент, по краям – два.
Сборка начинается на карнизе, положение которого служит отправной точкой для установки последующих балок. Крепления должны быть надёжными, доски располагаются ровно.
Недостаточно плотное крепление приведёт к возникновению перекоса, не позволяющего выполнять дальнейшие монтажные работы. Незначительная, на первый взгляд, ошибка, повлечёт крайне неприятные последствия.
Крепление кровли к обрешетке
Следующий этап после укладки основания – фиксация элементов кровли. Форма, тип замка и другие конструкционные особенности зависят от производителя и типа изделия. Некоторые модели предусматривают наличие специальных отверстий, что значительно упрощает расчёты и монтажные работы. В противном случае отверстие проделывается дрелью.
Набор кровли начинается с торца. Для этой цели используются строительные саморезы, поставляемые в комплекте. Они дополнены уплотнительной шайбой, не позволяющей влаге проходить сквозь отверстие, после того как элемент будет установлен. Проще всего использовать шуруповёрт.
В норме на квадратный метр приходится минимум 8 крепёжных элементов. Если работа ведётся поверх двускатной кровли, набор ведётся с торца. В других случаях сборку начинают сверху ската, направляя покрытие в обе стороны. С двух прилегающих сторон профили оснащены замками, с противоположных – пазами. Такая конструкция обеспечивает надёжное крепление и позволяет создать целостное покрытие.
Нельзя пробивать металлочерепицу и крепить её гвоздями. Так вы нарушите защитное покрытие, и спровоцируете появление очагов коррозии. Рифлёная поверхность саморезов способствует лучшему сцеплению и повышает надёжность конструкции.
Перехлёст на местах сцепления составляет свыше 250 мм, крепление выполняется по поперечному рисунку. Саморезы вкручиваются на каждой второй волне. При работе мастер передвигается по кровельной лестнице, уложенной поперёк ската, поскольку черепица на этапе установки не обладает необходимой прочностью.
Будьте внимательны!
От того, насколько качественно собрана обрешётка и кровля, зависит надёжность будущей конструкции, поэтому важно учитывать все нюансы работы с древесиной и металлическими покрытиями. При монтаже черепицу нужно направлять правильной стороной, в противном случае соединить её с уже установленными элементами будет невозможно.
Мастер не должен лениться при замерах. Регулярно проверяя положение досок и их размеры, вероятность ошибки будет сведена к минимуму. Если из-за стропильного выноса нельзя обустроить полноценный свес кровли, необходим монтаж кобылки. Выравнивающей всю нижнюю линию. В таком случае первый ряд при помощи подкладки или брусков, установленных по периметру крыши, подымается на высоту волны профиля. Распространённые дефекты:
- Несоблюдение шага металлочерепицы. Неверное расположение досок не позволит нормально закрепить кровельные листы;
- Отсутствие защитных пропиток. Влечёт за собой поражение древесины грибком, плесенью или насекомыми;
- Неверное крепление защитных элементов. Снижает целостность конструкции, вследствие чего влага проникает вовнутрь кровельного пирога.
Подобные недостатки работы свойственны лицам, впервые выполняющим монтаж, и не обладающим необходимыми навыками. У профессионалов дефекты почти исключены.
