Метод каркасного строительства обеспечивает возможность скрытой установки инженерных систем, включая холодное и горячее водоснабжение, а также канализацию, в кратчайшие сроки и с минимальными затратами. Это возможно только в случае, если работы производятся на стадии строительства. Надлежащее водоснабжение в каркасном доме является необходимым условием комфортного проживания.
Тем не менее, прежде чем приступить к выполнению практических работ, нужно тщательно спланировать и подготовить все необходимые проектные документы. Это поможет избежать ошибок в процессе.

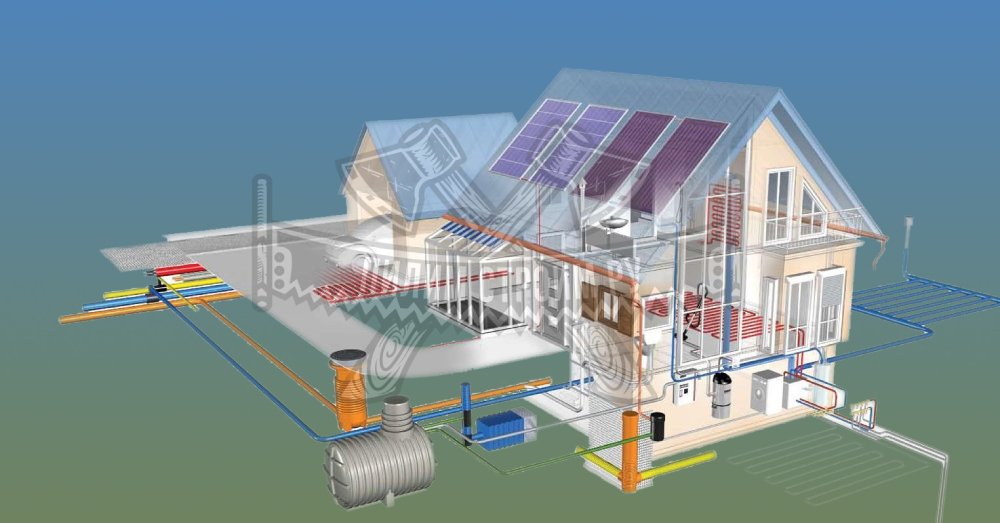

Вопросы, решаемые на стадии проектирования
Перед началом работы следует ответить на несколько ключевых вопросов:
- Определиться с источником водоснабжения;
- Продумать, как будет происходить подача воды в дом (конструкция внешнего участка);
- Выяснить, какие устройства для водоподготовки потребуется установить;
- Как организовать разводку внутренних систем водоснабжения;
- Каким образом проложить участки внутридомовой канализации;
- Какое решение выбрать для обустройства внешнего участка;
- Какой метод утилизации будет применяться.
После прояснения этих вопросов можно приступить к проектированию. Наилучший вариант — поручить эту задачу специализированной организации.
Разводка внутренних элементов системы водоснабжения и канализации является стандартной для любого жилья. К каждому источнику забора воды (например, ванной в каркасном доме) подключаются трубы холодного и горячего водоснабжения, а также обеспечивается водоотведение. Подача воды на этажах осуществляется с помощью труб диаметром 10-20 мм, а между этажами используются стояки диаметром 25-32 мм.
Для водоотведения укладывается труба диаметром 50 мм с уклоном в сторону канализационного стояка (30 мм на каждый погонный метр длины). Канализационный стояк имеет диаметр 110 мм и к нему напрямую подключается унитаз, а выход осуществляется наружу через перекрытие первого этажа.
Внешние участки водоснабжения и канализации разрабатываются с учетом предотвращения их замерзания. Самым простым решением является прокладка труб в траншеях, которые заглублены ниже уровня промерзания.
Трубы соединяются с источником водоснабжения (холодная вода) и с системой утилизации (канализация).

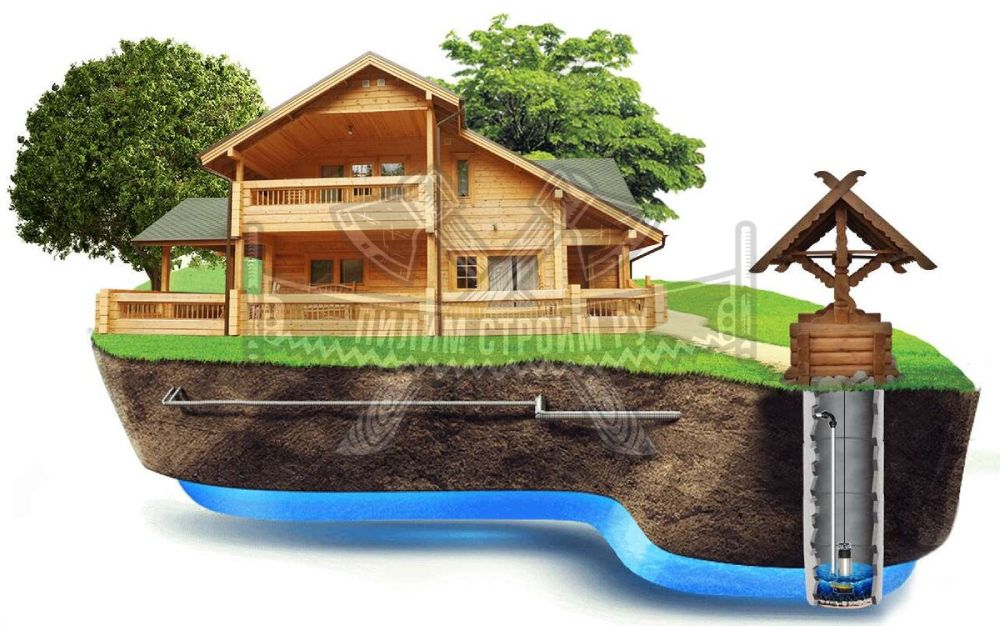

Источники водоснабжения
Самым эффективным вариантом, если это возможно, считается подключение к централизованному водоснабжению (ЦВС).
Это значительно более экономично, чем создание автономного источника, и не требует дополнительных ресурсов для подготовки воды, что также позволяет сэкономить значительные суммы.
Для обеспечения горячего водоснабжения достаточно установить водонагреватель в каркасном доме. Можно подобрать и приобрести бойлер соответствующей мощности.
Если подключение к ЦВС невозможно, необходимо организовать автономное водоснабжение.
Для этого необходимо выкопать колодец или пробурить скважину. В первом случае, стоимость работы может составить от 3 до 8 тысяч рублей за каждый метр (это ориентировочные расценки). Во втором случае, расходы варьируются от 300 до 800 рублей. Также потребуются дополнительные затраты на обсадку и обустройство скважины. Наилучшее качество воды обеспечивается из артезианских скважин (на известняках). Скважины на песок имеют меньший приток и почти всегда требуют дополнительной очистки воды.
Вода из ЦВС подается под давлением от 5 до 12 атм. Автономные источники требуют установки насосов, которые могут быть погружными или наружными. Погружные насосы делятся на вибрационные (бюджетный вариант с производительностью до 500 л/час) и центробежные (до 5 м3/час).

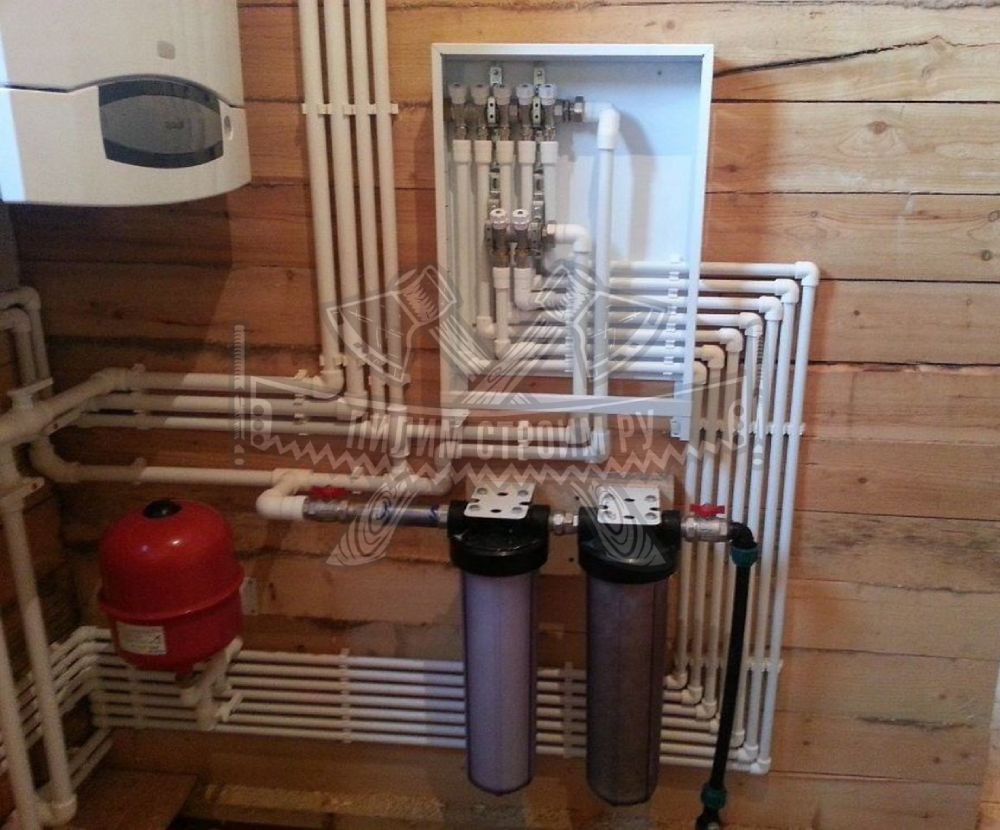

Монтаж водоснабжения
Внутренняя разводка
Водопровод в каркасном доме может быть устроен следующим образом:
- Поверх стен (открытая прокладка);
- В полу;
- Внутри стенового каркаса;
- В перекрытиях;
- Под плинтусами;
- В промежутках между основной стеной и ее внешней отделкой.
Оптимальным решением, позволяющим избежать таких проблем, является прокладка труб между поверхностью несущей стены и установленным на нее листом ГКЛВ. Необходимо учитывать возможность образования конденсата на поверхности труб холодного водоснабжения. Поэтому их нужно укладывать в специальные гофрированные рукава. Это предотвратит намокание утеплителя. Монтаж системы отопления в каркасных домах схож с прокладкой водопровода. Часто эти работы выполняют параллельно. Рекомендуется использовать металлопластиковые трубы для водоснабжения и РЕХ для отопления.
Наружная разводка
Трубы укладываются в траншеи. При необходимости, их дополнительно утепляют. Уделяйте особое внимание местам подключения к источнику водоснабжения и ввода труб в дом.

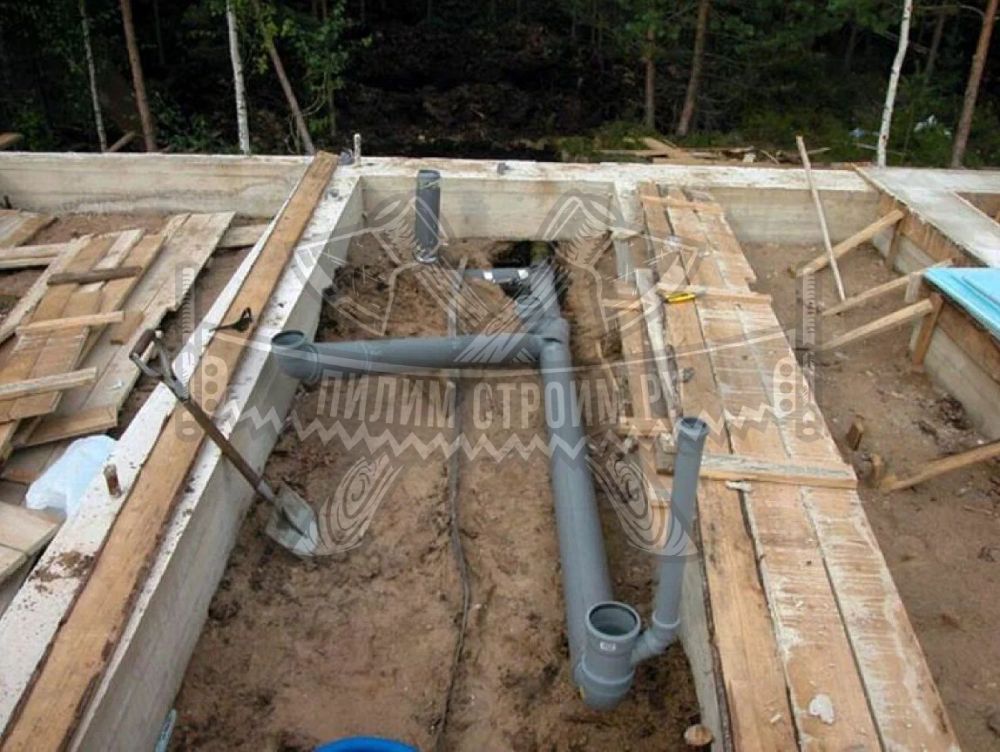

Разводка канализации
Канализация в каркасном доме состоит из двух частей: одной, расположенной внутри строения, и другой, находящейся на улице.
Внутренние работы
Специальные требования к монтажу канализации в каркасном доме отсутствуют.
Процесс установки безнапорной канализации включает следующие шаги:
- Составляется схема (рекомендуется размещать ванную комнату, кухню и туалет в непосредственной близости друг к другу);
- Определяется местоположение центрального стояка;
- Рассчитывается необходимое количество и ассортимент труб и элементов;
- Осуществляется прокладка и соединение труб (рекомендуется работать в паре).
При нужде, устанавливается напорная канализация (когда часть сантехнических устройств находится ниже уровня выхода из дома в канализационный коллектор).
Рекомендуется использовать термостойкие трубы для монтажа канализации. Материал ПВХ плохо выдерживает высокие температуры, что важно учитывать, так как вода, сбрасываемая из посудомоечной машины, может достигать 90°С. Стояк с фановым выходом должен выводиться на улицу через крышу, а нижняя часть соединяться с отводящей трубой. Не забывайте о ревизионных люках, так как резиновые прокладки необходимо заменять каждые 10 лет. Также можно использовать клеевое соединение для труб канализации.
Наружная разводка
Особое внимание нужно уделить установке выпуска, которая должна быть выполнена на ранних стадиях прокладки. Трубы укладываются в траншею на глубине, превышающей уровень промерзания грунта с некоторым запасом. При строительстве фундамента необходимо предусмотреть отверстие для выпуска трубы.
Существуют специфические особенности монтажа наружной части канализации в каркасных домах, построенных на сваях. Специфика подключения коллектора к системе утилизации зависит от выбранного устройства.
