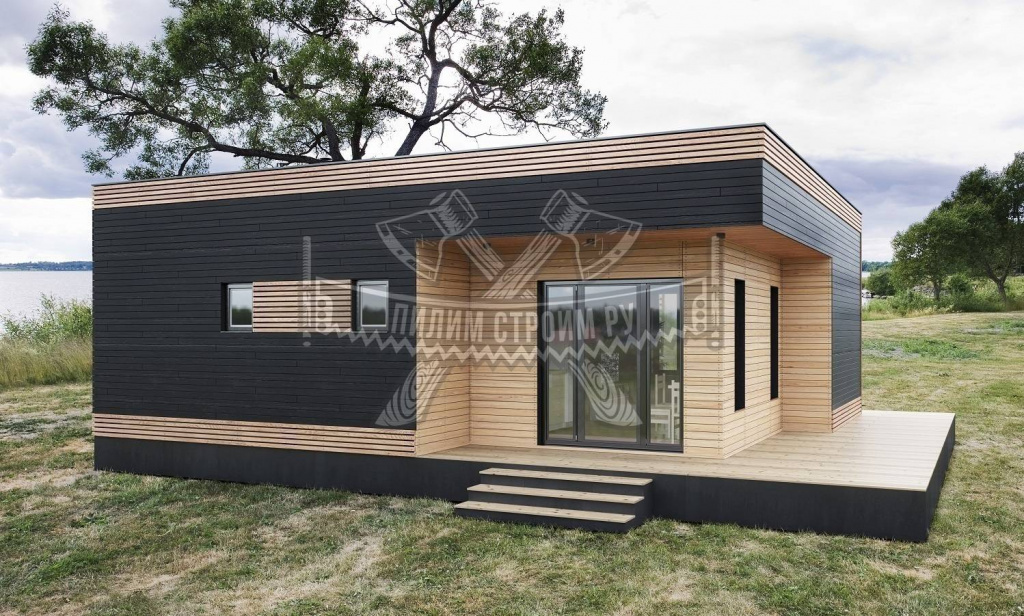

Строительство каркасного дома с плоской крышей

Сегодня каркасное строительство стало популярным вариантом для возведения многоэтажных домов с ограниченным бюджетом. Однако дома с каркасной конструкцией и плоской крышей все еще довольно редки. В этой статье мы рассмотрим технологию строительства каркасного дома с плоской крышей, а также расскажем о материалах, преимуществах и недостатках данного вида постройки.

Каркасный дом: определение и принципы постройки

Каркасный дом получил свое название из-за строительной основы, которая представляет собой каркас из пиломатериалов, таких как брус, доски и рейки. Современные технологии также позволяют использовать металлопрофили и легкие стальные гнутые конструкции.

Процесс строительства каркасного дома включает:

• Создание каркаса;
• Установку утеплителя между каркасными элементами;
• Обшивку дома внутри или снаружи плитными или листовыми строительными материалами.

Плоская крыша: особенности и формирование

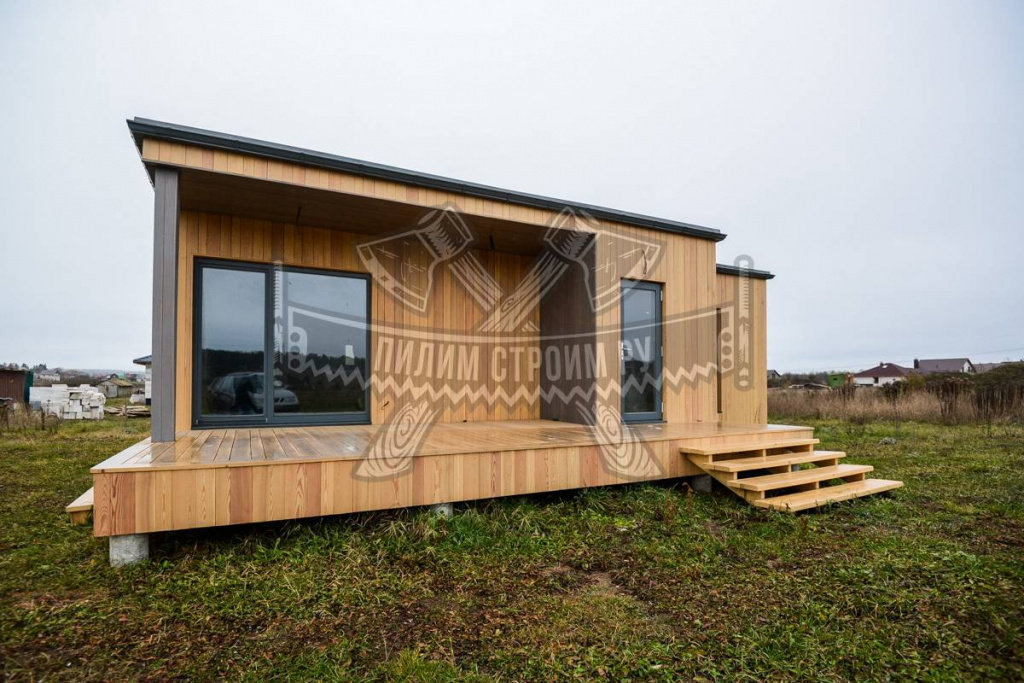

Плоская крыша получила свое название из-за угла наклона, который не превышает 5°, что делает ее визуально почти плоской. Такие крыши обычно формируются с помощью бетонных плит перекрытия, на которые заливается стяжка из бетонного раствора, создающая необходимый уклон. Однако такие кровли требуют мощных стен, способных выдерживать вес плиты перекрытия и другие материалы крыши. В каркасном строительстве эта технология не используется. Кроме того, до недавнего времени плоские крыши и каркасные дома считались чем-то непрактичным.

Формирование плоской крыши в каркасном доме

Существует два подхода к формированию плоской крыши:

1. Две противоположные стены каркасного здания поднимаются на разную высоту с учетом пятиградусного угла наклона. Это позволяет установить балки перекрытия или стропильную систему крыши;
2. Стены дома поднимаются на одну высоту, а наклон создается благодаря установленному брусу на одной из стен. Фактически, одна из стен поднимается на толщину бруса (доски) относительно противоположной стены.

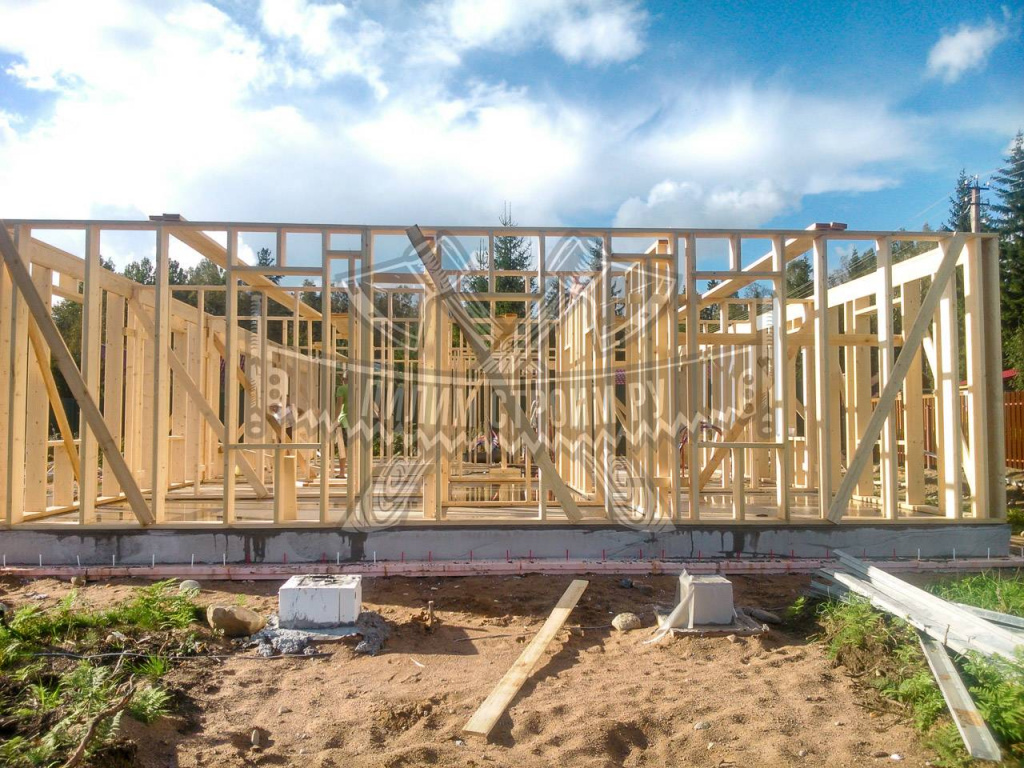

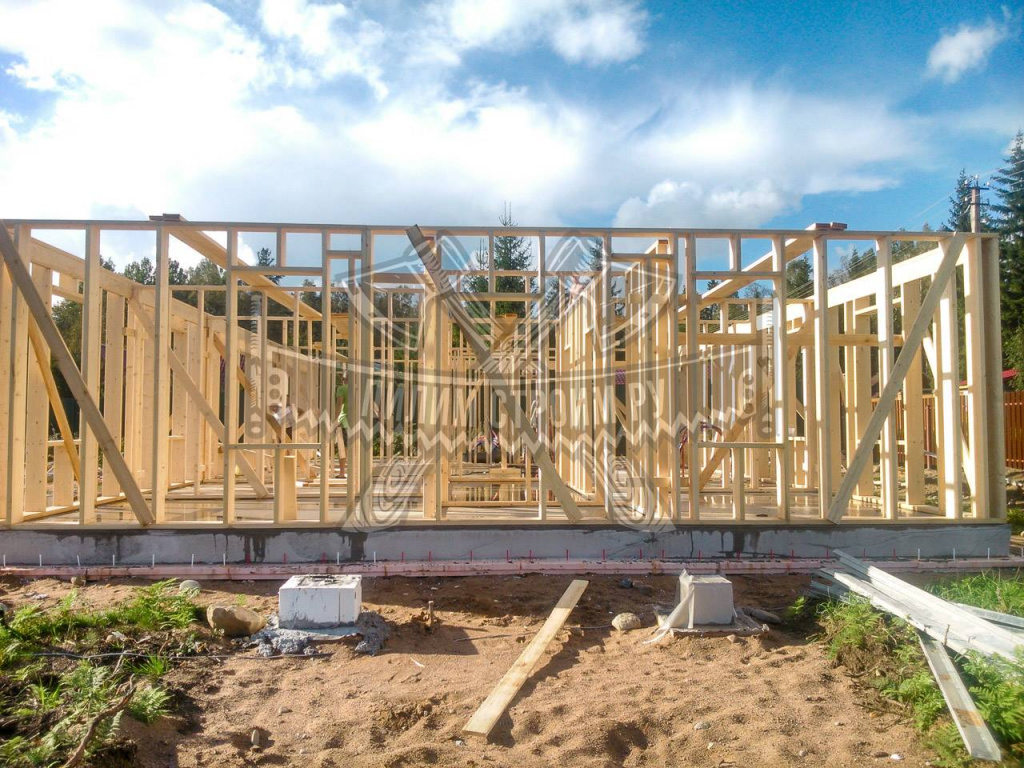

Второй вариант является более простым, так как оптимальным считается использование стоек стен одинаковой высоты для обеспечения стабильности каркасной конструкции. При этом установленные сверху брус или доска не оказывают влияния на прочность всего здания. Важно отметить, что коробка каркасного дома состоит из нижней обвязки, которая укладывается по фундаменту, опорных стоек, прикрепленных к нижней обвязке и точно выставленных по вертикали, а также верхней обвязки, прикрепленной к верхним концам опор. Вне зависимости от формы и конфигурации дома, эти элементы являются обязательными. При возведении двух- или трехэтажного каркасного дома каждый этаж состоит из тех же элементов, при этом верхняя обвязка первого этажа автоматически становится нижней обвязкой второго этажа.

Формирование крыши начинается с установки балок перекрытия, которые служат основой, как для кровельной конструкции, так и для потолка. Для плоской крыши используются бруски наименьшего размера, часто размером не менее 100х100 мм. Балки крепятся к обвязке с помощью гвоздей, саморезов или специальных стальных профилей. Улучшенные методы крепления и стыковки позволяют использовать элементы каркасной конструкции меньшего сечения, что делает каркасный дом более доступным.

В заключение, необходимо отметить, что балки перекрытия выполняют две функции - они служат основой для кровельной и потолочной конструкции. При строительстве потолка к балкам подключают подвесные или подшивные панели.

Монтаж обрешетки

Работы по созданию плоской крыши в каркасном доме начинаются с укладки обрешетки. В данном случае используется сплошная разновидность, где между элементами обрешетки нет зазоров и щелей. Впрочем, есть небольшой зазор для компенсации влажностного расширения древесины, но его размер не превышает 1 см.

Обычно сплошную обрешетку составляют из обрезных или шпунтованных досок, из влагостойкой фанеры или плит ОСП. В настоящее время плиты ОСП особенно популярны из-за своей низкой цены и отличных технических характеристик. Для крыши рекомендуется использовать влагостойкую ОСП-3.

Важным моментом является укладка плит ОСП на обрешетку в шахматном порядке с расположением вполовину или на треть листа. Это обеспечивает равномерное распределение нагрузок на крышу. Плиты крепят саморезами по дереву, длина которых должна быть в два раза больше толщины плиты.

Монтаж кровельного покрытия и теплоизоляции

На уложенную обрешетку укладывается кровельный материал, такой как рулонный материал или профнастил. На фотографии наглядно показано, как наносится наплавляемая кровля на плоскую крышу, покрытую влагостойкой фанерой. Замечательно, что даже открытый огонь не способен повредить древесную плиту. Единственное требование – обработать плиты антипиреном перед выполнением огневых работ. Эта жидкость создает тонкую защитную пленку на поверхности крыши и эффективно защищает ее от огня.

Однако возникает вопрос: почему на эту крышу не проводится утепление? Все дело в том, что в каркасном строительстве утепление проводится внутри помещений, а именно в пространстве между потолком и обрешеткой. Таким образом, теплоизоляционный материал укладывается между балками перекрытия.

Если в качестве утеплителя используются минераловатные плиты, их необходимо покрыть сверху пароизоляционной пленкой. Пароизоляция защищает утеплитель от влаги, которая может проникать через крышу, а также от влажности, проникающей из внутренних помещений. Влажные пары могут проходить вверх через пароизоляцию. Пароизоляцию укладывают на балки перекрытия сверху, а затем приступают к укладке сплошной обрешетки.

Если в качестве утеплителя используется материал, который не впитывает влагу, например, пенополистирольные плиты, их покрывают гидроизоляционной мембраной сверху. Снизу, то есть со стороны внутренних помещений, пенополистирольные плиты не нуждаются в защите. В случае использования минеральной ваты, ее необходимо покрыть гидроизоляционной пленкой, которую укладывают по нижним торцам балок перекрытия.

Если требуется увеличить толщину утеплителя, можно добавить еще один слой между балками перекрытия и потолочной поверхностью. При этом нижние плиты укладывают таким образом, чтобы закрыть стыки утеплителя, расположенного в верхнем слое. Таким образом уменьшаются мостики холода.

Существует также инновационный способ утепления плоской крыши в каркасном доме с использованием теплоизоляционных плит на основе вспененного полиизоцианурата (PIR). В этом случае на настил из ОСП-3 сначала укладывается битумно-полимерная пароизоляция, затем монтируется слой PIR-плит, создается разуклонка с использованием специальных PIR-плит переменной толщины, и, в конце, крепится гидроизоляционная ПВХ-мембрана. Для крепежа оптимально подходят телескопические крепежные элементы с саморезами диаметром 4,8 мм.

Этот метод утепления имеет несколько преимуществ по сравнению с традиционными подходами.

• PIR-утеплитель является идеальным решением для каркасного домостроения, так как он обладает невероятно низкой теплопроводностью, всего 0,021-0,023 Вт/м*К (в зависимости от производителя и марки). Благодаря этому, его теплоизоляционный слой может быть значительно тоньше, что очень важно при строительстве кровли. Кроме того, эти утеплители очень легки, благодаря своей структуре из застывшей полимерной пены;
• Если вы выбираете кровлю с PIR-утеплителем, то можете быть уверены в прочности и долговечности конструкции. Срок эксплуатации этого утеплителя составляет не менее 50 лет, при условии сохранения всех его изначальных свойств. Кроме того, жесткое основание для гидроизоляции, которое предоставляет PIR-утеплитель, продлевает срок службы ПВХ-мембраны и обеспечивает безопасность при ходьбе по крыше во время монтажных работ и обслуживания;
• PIR-утеплитель не позволяет влаге проникать внутрь и впитываться в него, что делает его идеальным "помощником" для гидроизоляции. Вы можете быть уверены, что ваша кровля будет надежно защищена от влаги и внешних воздействий;
• Высокая огнезащита - еще одно преимущество PIR-утеплителя. Материал не поддерживает горение и предотвращает распространение пламени. Для достижения наилучших результатов рекомендуется его сочетать с гидроизоляционными мембранами класса горючести Г1-Г2.

Таким образом, использование PIR-утеплителя в кровельном пироге обеспечивает тонкую, легкую, прочную и долговечную конструкцию, которая надежно защищает от влаги и обеспечивает безопасность от возгорания.

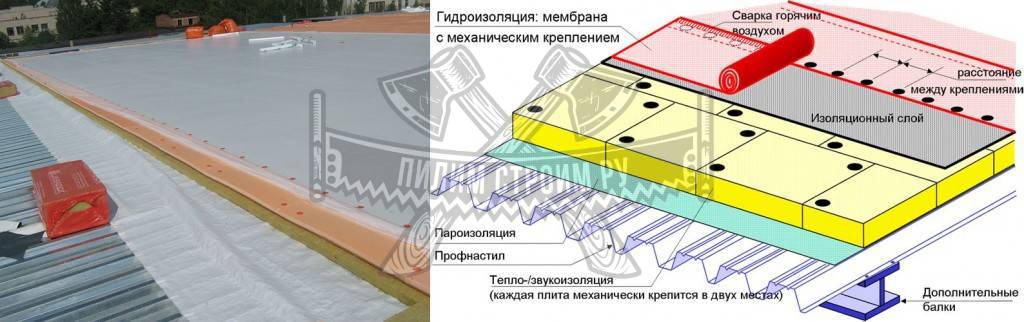

Пароизоляция на плоской кровле

Важным фактором является использование пароизоляции на плоской кровле. Это необходимо отличать от гидроизоляции. Пароизоляция служит для защиты от пара, в то время как гидроизоляция нужна для предотвращения попадания влаги.

Утеплитель на плоской кровле требует качественной пароизоляции, чтобы продлить его срок службы и избежать риска увеличения влажности внутри него. Достаточно даже незначительного повышения влажности на 1%, чтобы его теплоизоляционные свойства уменьшились на 30%.

Поэтому экономить на пароизоляции не стоит, но также важно выбирать ее с умом и отдавать предпочтение специальным пленкам. Например, ONDUTISS PRO Flat Roof - идеальный вариант для плоских кровель, в том числе эксплуатируемых. Ее паропроницаемость составляет не более 7 г/(м²*24 ч). Для надежного крепления нахлестов рекомендуется использовать двусторонний скотч ONDUTISS Fix или монтажную ленту ONDUTISS Butyl Tape.

Эксплуатация плоской крыши в каркасном доме

Возможность использования плоской кровли в каркасном доме - это абсолютно реально. По сути, это обычная плоская крыша, но с двумя отличительными особенностями:

• У нее большая несущая способность;
• Пол на крыше должен соответствовать земле, по которой будет проходить передвижение.

Первая особенность достигается путем уменьшения расстояния между несущими балками путем их повышения. В некоторых случаях только повышение количество балок неэксплуатируемых, но также применяется увеличение сечения используемого пиломатериала. Большинство мастеров предпочитают более легкое исполнение. Но также важным фактором для заказчика является соответствие требованиям бюджета, поэтому необходимо тщательно рассчитать, какой из предложенных вариантов будет экономичнее.

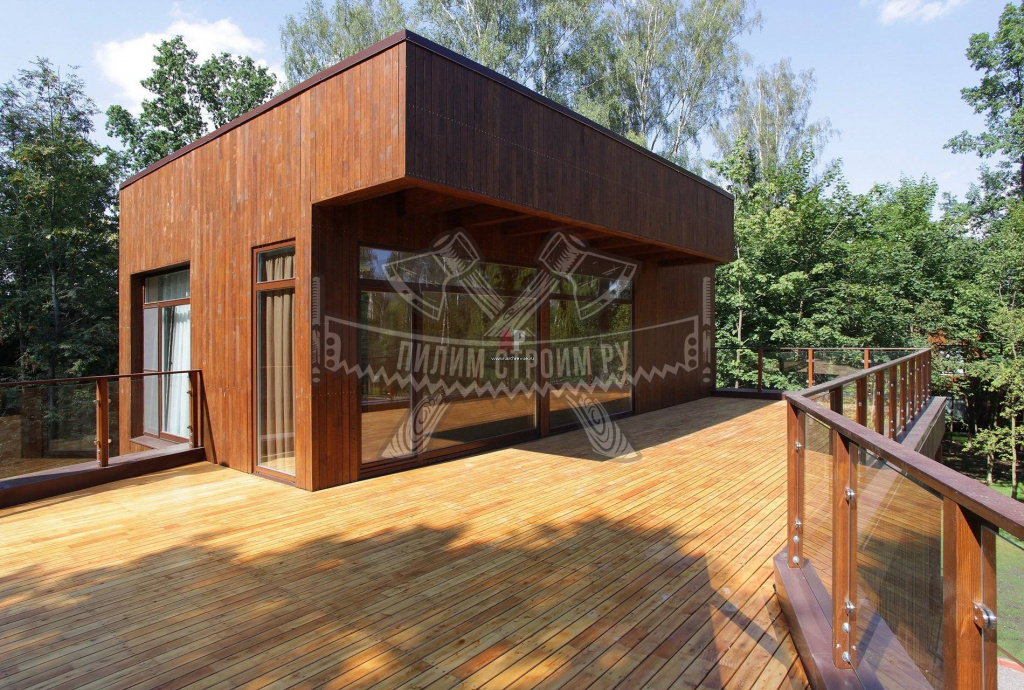

Что касается пола на крыше, если это, например, дощатый пол, то на фотографии ниже показана такая конструкция.

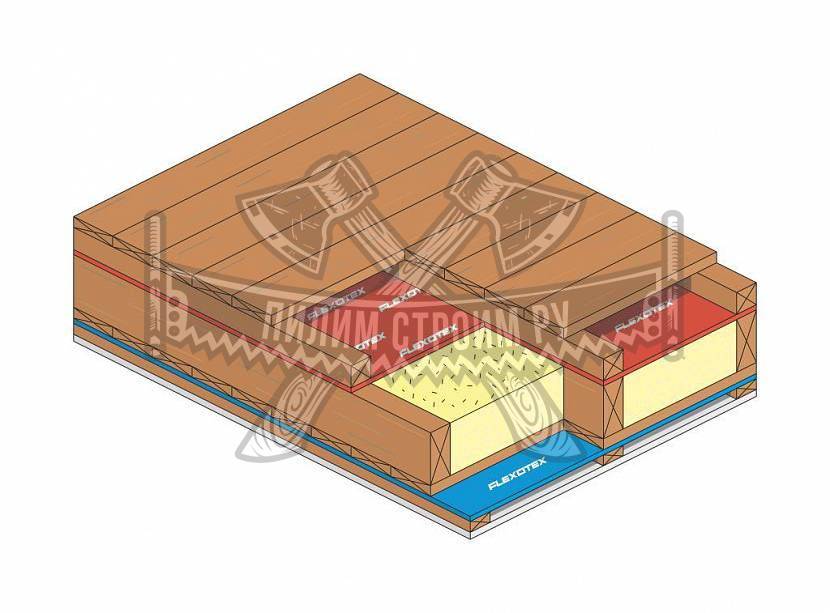

Эксплуатируемая крыша состоит из следующих слоев:

• Балки перекрытия, покрытые непрерывной обрешеткой;
• Гидроизоляционная мембрана или кровельный ПВХ (ТПО) материал;
• Доски для дощатого пола, под которыми также укладываются пленки из гидроизоляционного материала;
• Верхний слой - дощатый настил в качестве пола.

Основная задача производителя работ - правильно закрепить все элементы конструкции эксплуатируемой плоской крыши, чтобы вода не проникала внутрь. Особенно этого касается мест соединений досок и непрерывной обрешетки, покрытой кровельным материалом. В подобной конструкции теплоизоляционный слой укладывается сразу после балок перекрытия.

Если речь идет о плоской эксплуатируемой крыше на каркасном доме, не следует устанавливать на нее бетонное покрытие или материалы с большим весом. Это приведет к нагрузке на элементы каркаса и может вызвать нестабильность всей конструкции. Каркасные здания обычно создаются как легкая конструкция.

Преимущества каркасников с плоской крышей

Даже если здание с каркасной конструкцией не имеет эксплуатируемой крыши, оно остается одной из лучших опций для строительства частных домов по множеству причин.

Вот некоторые преимущества таких домов:

• Плоская крыша: отсутствие сложной стропильной системы и использование меньшего количества строительных материалов упрощает и снижает стоимость устройства крыши;
• Простота монтажа крыши и высокая скорость ее возведения;
• Правильное расчетное проектирование позволяет создать эффективную систему водоотведения;
• Минимальные расходы на приобретение и укладку кровельных материалов;
• Современный внешний вид;
• Долговечность при эксплуатации.

Таким образом, мы собрали всю информацию, касающуюся возведения плоской крыши на зданиях с каркасной конструкцией. Этот вариант кровельной системы является современным и имеет стильный внешний вид, а также экономически выгодный во всех аспектах. При грамотном подходе к ее устройству, можно увеличить полезное пространство благодаря использованию кровли в качестве эксплуатируемой площади.
